4 tengelyes léptető motor vezérlő bölcső

Ár:
10.990 Ft (8.654 Ft + ÁFA)

1, 2, 3 vagy 4 tengely meghajtására alkalmas léptető motor vezérlő áramkör, modulok nélkül

Cikkszám: cradle
Elérhetőség: Gyártás alatt
Átlagos értékelés: Nem értékelt
Gyártó: CNCPart.hu
Jelöld be azokat a kiegészítő termékeket, amiket még a kosárba szeretnél tenni!
Szalagkábel LPT (vagy UC100) és illesztőkártya közé Szalagkábel LPT (vagy UC100) és illesztőkártya közé
1.000 Ft
Panel rögzítő csavar szett Panel rögzítő csavar szett
99 Ft
Menny.:db

Leírás és Paraméterek

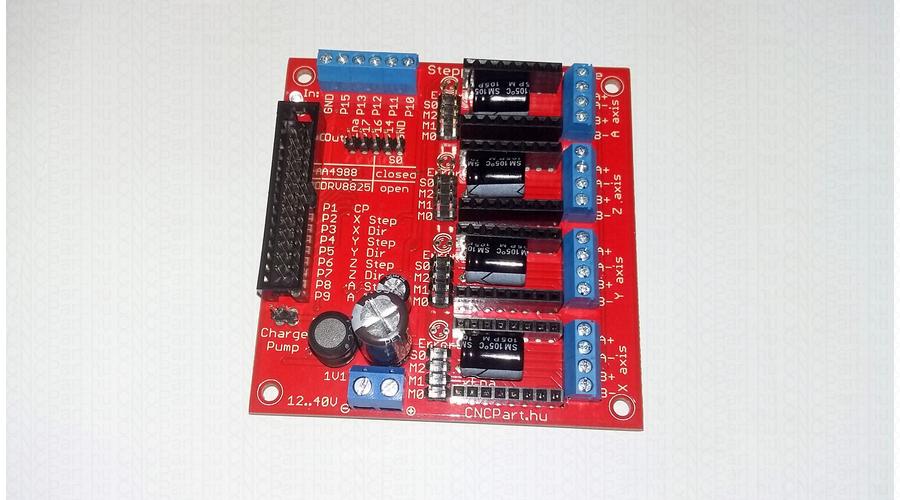

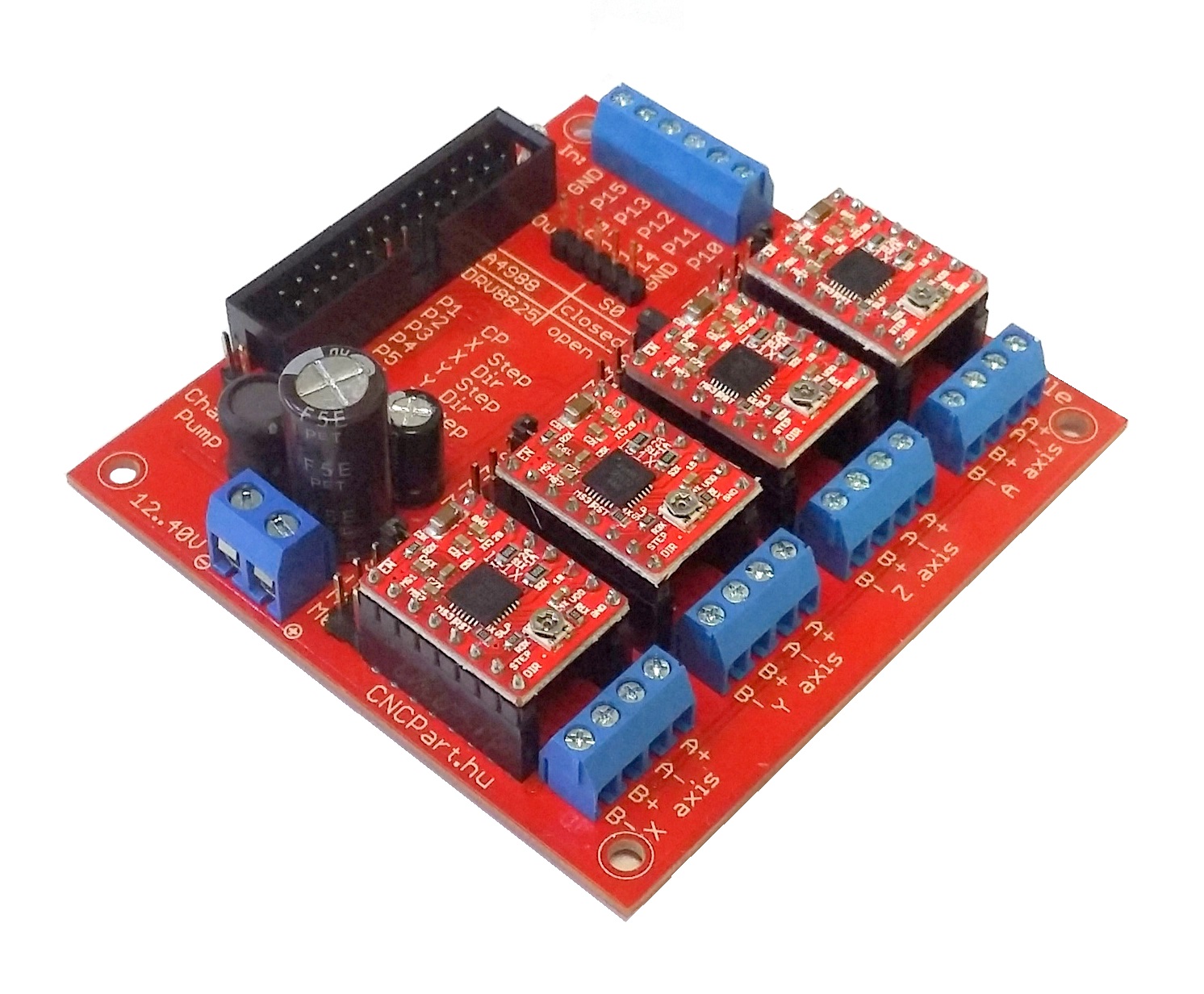

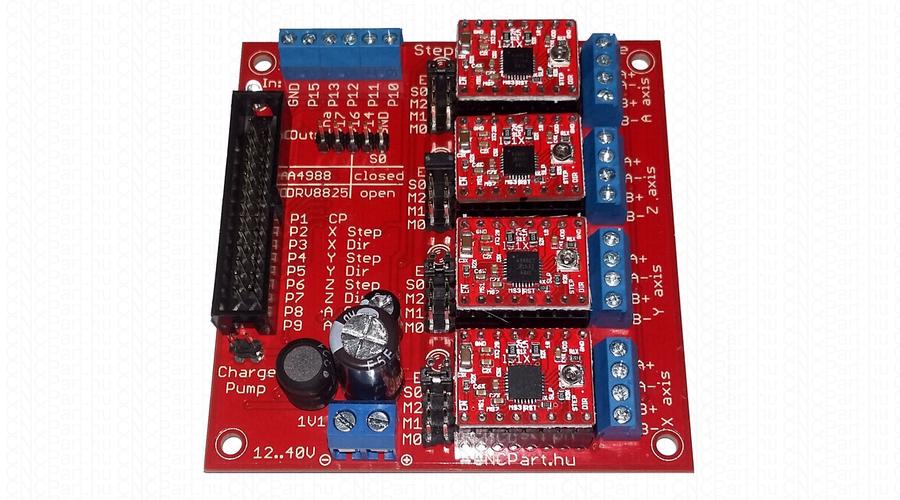

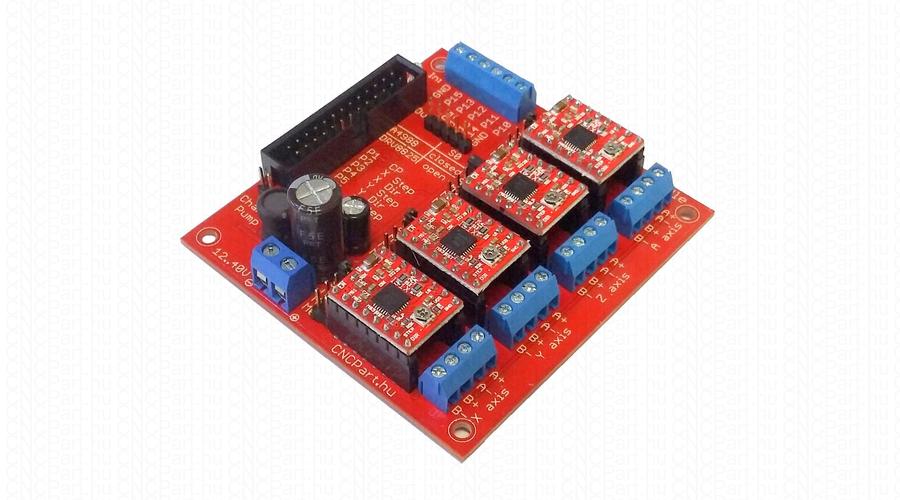

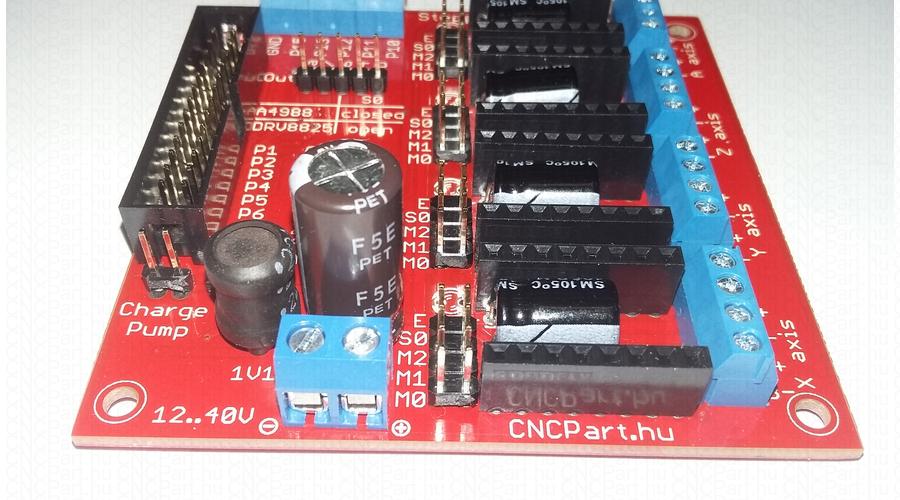

A 3D nyomtatásból ismert mini léptetőmotor vezérlő modulok bölcsője

avagy

4 tengelyes vezérlő 40V 2A áramra

Léptetőmotor vezérlő modulok nélkül!

Összeállítottunk egy komplett vezérlőt, mely rendelkezik a kínai V-type vezetékmentes beüzemelésével, a 3D nyomtató vezérlők olcsóságával, a Mach3 profizmusával és az illesztőkártyáink biztonságával!
Ezáltal létrejött egy olyan vezérlő, melyet 2 perc alatt beüzemelhetsz, nem kell hozzá szakértelem vagy szerszám, nincs hűtőbordához kötve, rendelkezik charge pumppal, vezérelhető PC-ről és a mérete miatt nem igényel költséges dobozolást.

SDM: stepper driver modul: léptetőmotor vezérlő modul  /  SDC: stepper driver cradle: léptetőmotor vezérlő bölcső

Nézzük a főbb tulajdonságait:

- 1, 2, 3 vagy 4 tengely üzemeltethető vele
- csavaros bekötés
- akár 2A-ra is képes tekercsenként, ha hűtve van a SDM
- tápfeszültség: 12-40V közötti lehet
- 1,1/2, 1/4, 1/8, 1/16, vagy akár 1/32-es mikrolépés
- LPT vagy UC100/300 kompatibilitás
- az 5V-ot kapcsolóüzemmel állítja elő, így nincs szükség ehhez hűtésre
- charge pump lehetőség, mely akár ki is kapcsolható
- galvanikusan leválasztott, zárókontaktot váró bemenetek
- 3 illesztett jel + enable jel kimenet a panelen relé bővítéshez vagy egyéb funkcióhoz.
- 75x80mm-es méret

Kompatibilis meghajtó modulok:

A4988 :

- 8-35V feszültség
- 1A-es folyamatos tekercsáram hűtés nélkül
- 2A megfelelő hűtéssel
- fokozatmentes potencióméteres áramállítás

- 1, 1/2, 1/4, 1/8, 1/16-os mikrolépés
- túlmelegedés esetén lekapcsolás
- áramlimit: Potin mérhető feszültség 2.5-szerese
- S0 jumpert fel kell rakni a bölcsőre







DRV8825 :

-  8-40V feszültség
- 1.5A-es folyamatos tekercsár am  hűtés nélkül
- 2.2A megfelelő hűtéssel
- fokozatmentes potencióméteres áramállítás
- 1, 1/2, 1/4, 1/8, 1/16, 1/32-es mikrolépés
- túlmelegedés esetén lekapcsolás, és külső ledes visszajelzés
- áramlimit: Potin mérhető feszültség 2-szerese
- S0 jumpert le kell venni a bölcsőről



Más nézőpont: kisérletezéshez is nagyszerű áramkör, hiszen hibás motorbekötés esetén csak egy bélyeget kell cserélni, nem a komplett vezérlőt!

A modulok behelyezésénél vigyázni kell a modul irányára! Az enable láb fel van tüntetve a bölcsőn és a modulokon is!
A poti állapotát folyamatosan mérjük állítás közben! Nincs ütköző, így túltekerés esetén az áramlimit kikapcsol.



csatlakozás szalagkábel
szalagkábel LPT vagy UC100/300
tápfeszültség 12-40V, kapcsolóüzemű, nincs szükség hűtésre
motoráram 1-2A
mikrolépés max:1/16 vagy 1/32
tápcsatlakozó sorkapocs
tengelyek száma 1-4
