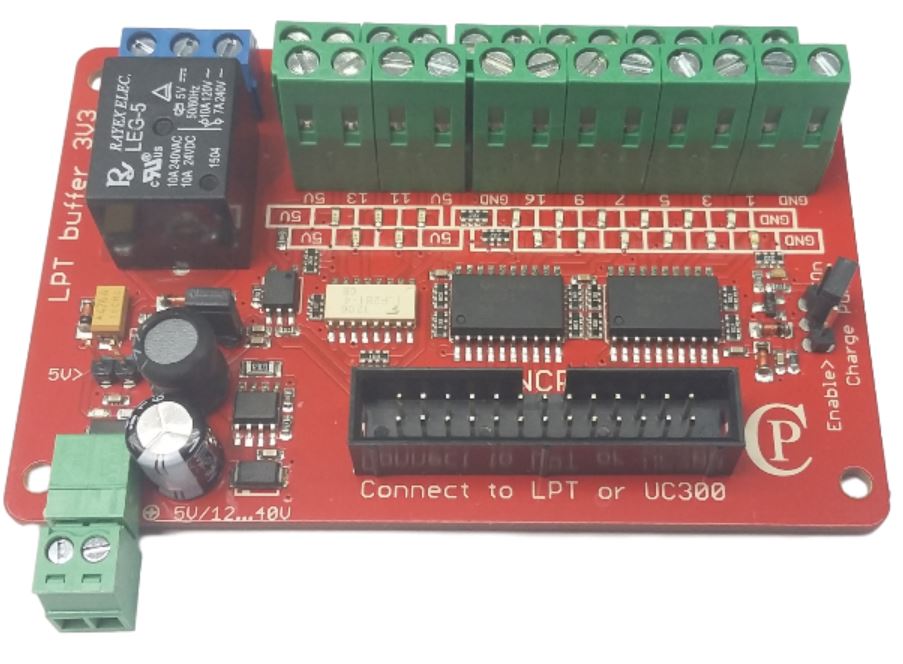

LPT illesztő kártya 3V3
|
Használatával elkerülheted a lépésvesztést és biztonságban tudhatod a meghajtó PC-t vagy mozgásvezérlőt |
|
| Cikkszám: | LPT3v3 |
| Elérhetőség: | Raktáron |
| Átlagos értékelés: |
(15)
|
| Gyártó: | CNCPart.hu |
| Szerezhető hűségpontok: | 95 |
|
|
|
Leírás és Paraméterek
Mire való?
A jelkiosztás alappillére. A ki- és a bemeneti jelek illesztése a vezérlő és a végrehajtó áramkörök között.
Mikor van rá szükséged?
Amikor párhuzamos port jellegű eszközt (számítógép, UC100, UC300) használsz.
Miért van rá szükséged?
Ez az áramkör alakítja a kimeneti jeleket stabil 5V-ra, illetve a védendő egységeket optóval választja le a bementi jelektől.
3v3-as illesztőkártya: a 3v2-es illesztőkártya továbbfejlesztett változata. Kapcsolóüzemű tápegysége révén végre elfelejtheted a táprész hűtőfelület igényét.
A számítógép által kiadott jel gyenge lehet: nem terhelhető és nem is biztos, hogy megfelelő feszültségű.
Ráadásul az újfajta alaplapok már 3.3V-osak. Ez pedig nem elegendő a vezérlők stabil működéséhez.
Emiatt kell szintet illeszteni. Az illesztőkártya kimenete már megfelelő feszültségű és terhelhetőbb, emiatt ellenállóbb a zavarokkal szemben is.
A 3v2-es névre hallgató illesztőkártyához képest a legszembetűnőbb különbség, hogy kapcsolóüzemű tápellátást kapott, így nem igényel hűtést/hűtőbordát.
A korábbi változathoz hasonlóan ez a kártya is lehetővé teszi a kimeneti porthoz való kényelmes, egyszerű hozzáférést, a jelszintek illesztett megvalósítása mellett. A ki- és bemenetek egyaránt csavaros csatlakozással rendelkeznek. Az áramkör 5V-os tápfeszültséggel működik, melyet közvetlenül is rákapcsolhatsz vagy a beépített 5V-os kapcsolóüzemű stabilizátort is alkalmazhatod, ekkor 12-40V-ot igényel az áramkör. Kimenetek buffer IC-vel 5V-os jelszintre vannak illesztve. Bemenetek opto IC-vel vannak ellátva, de a föld galvanikusan nincs leválasztva. Ezáltal viszont mindegyik bemenet (még a negált is) használható.
Induktív szenzorból a PNP típus ajánlott hozzá!
| csatlakozás | szalagkábel |
| szalagkábel | dsub25 vagy UC300 |
| tápfeszültség | 5V vagy 12-40V |
| tápcsatlakozó | sorkapocs |

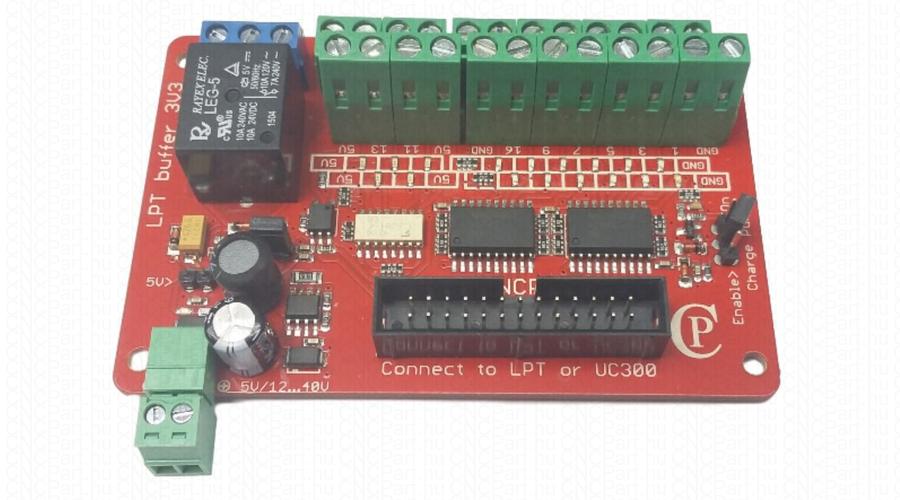

További képek
