Kezdjük az elején, tömören: hagyományos relé bemutatása

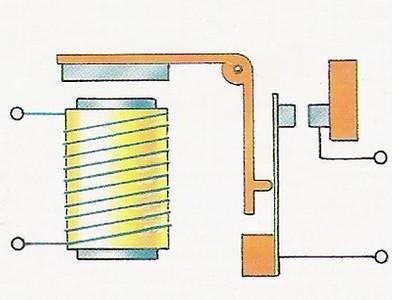

Hogyan működik?
Egy egyszerű relé alapja az elektromos áram gerjesztette mágneses mező. (Elektromágnes.) Ezt használjuk ki egy vagy több kontakt felület mechanikai összeérintésére.

Miért jó a hagyományos relé? Mik a nagyon nagy előnyei?
- Tudunk kis feszültséggel nagy áramot kapcsolni.
- Lényegében bármit tudunk vele kapcsolni(egyen, váltó, analóg és digitális jel.)
- Látványos állapotvisszajelzés. (Dobozolt verzióknál mechanikus zászló.)
- Kikapcsolt állapotban teljes(/mechanikus) leválasztás.
- Galvanikus leválasztás a vezérlő oldaltól.
- Többáramkörös relékkel is dolgozhatunk
stbstb.

Nézzünk meg egy szilárdtest relét!

Hogyan működik?
Félvezető kapcsolja a "nagy áramot" a fogyasztóra, lényegében úgy, mint egy tranzisztor, vagy fet.
Ennek sok-sok előnye van, de pont a félvezetős technológia miatt vannak hátrányai is.

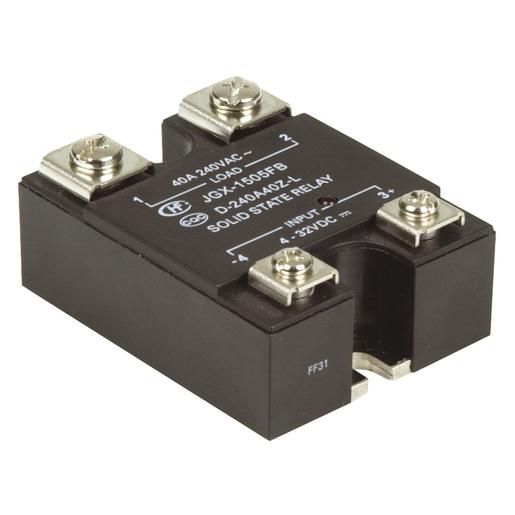

Szilárdtest relé

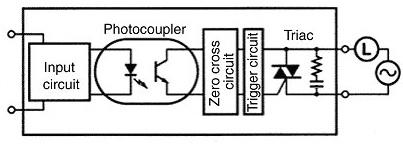

Szilárdtest relé működése

Miért jó a szilárdtest relé? Mik a nagyon nagy előnyei?
- Nincs benne mozgó alkatrész: nagy kapcsolási ciklusszám.
- Gyors kapcsolási idő
- Létezik nullátmenet kapcsolású.
- Egyszerű bekötés és rögzíthetőség

- Sávos tartomány (pl: 5-24V bemenet)
- Nagyon kicsi fogyasztás a vezérléstől
- Nagy áram kapcsolása viszonylag kis méretben
- Prellmentes

stbstb.

Rengeteg előnye van, ez vitathatatlan!

De mi az, ami mégis ellene szól?
Sajnos van pár olyan tulajdonsága, ami nem jön szembe egyből, és sokszor nem is gondolnánk, hogy ilyenre is kell figyelni:
- Szivárgási áram: sajnos a szilárdtestrelében levő félvezető kiegészítők átengednek magukon némi áramot. Ez egy kapacitív tápegységnél el-elindulásokat okozhat, illetve egy Kress főorsó fordulatszám szabályozó elektronikáját megzavarja, ami által instabil lesz az elindulása.
- AC/DC: nem mindegyik szilárdtest relé alkalmas DC kapcsolására, főként a kikapcsolására. Beszerzéskor már gondolnunk kell rá, hogy mire lesz használva később.

- Nem látványos a kikapcsolt állapot
- Túlfeszültség hatására átütés keletkezhet
- Nem túlterhelhető
- Hűtést igényel

Végszó: Egyszerű és előre tervezett feladatokra tökéletes. De előre összeállítva, dobozolva lehetséges, hogy csalódást okoz a későbbiekben, ha pl DC motorról áttérünk AC-ra, vagy fordítva. Egy relénél ilyen csalódás nem érhet minket, ha megfelelő teljesítményűt választunk.

Úgy is mondhatjuk, hogy a hagyományos relé, sokkal univerzálisabb, mint egy szilárdtest relé.

(Tesztünk alatt 4 különböző hálózati feszültséget kapcsoló szilárdtest relét is kipróbáltunk hasonló eredményre jutva.)





Ui:
Egy olvasónk írta: A szilárdtest relé előnyeit ötvözni szokták a hagyományos relé előnyeivel. Azaz sorba kell kötni a kettőt.
Ezzel létrehozunk egy teljes galvanikus leválasztást egy nullátmenet kapcsolóval. Így ki van küszöbölve a kapacitív vagy vezérelt fogyasztó hibás működése és az ívhúzás is. Cserébe időzíteni kell a két relé bekapcsolási idejét.
