UC300-5441

Jelöld be azokat a kiegészítő termékeket, amiket még a kosárba szeretnél tenni!
UCCNC szoftver UCCNC szoftver license
29.210 Ft
Mach3 magyar felület Mach3 magyar nyelvű felület
2.490 Ft
Szerelt UTP ethernet kábel 1m UTP kábel 1m
290 Ft
Cikkszám: UC300-5441
Elérhetőség: Előrendelhető
Átlagos értékelés: 5 / 5 csillag! (3)
Gyártó: CNCPart.hu
Szerezhető hűségpontok: 799
Név: Elérhetőség: Ár: Kosárba
UC300-5441 (UC300 ETH maggal)
Előrendelhető
129.990 Ft (102.354 Ft + ÁFA)
Menny.:dbÉrtesítés
UC300-5441 (UC300 mag nélkül)
Előrendelhető
79.900 Ft (62.913 Ft + ÁFA)
Menny.:dbÉrtesítés

Leírás és Paraméterek

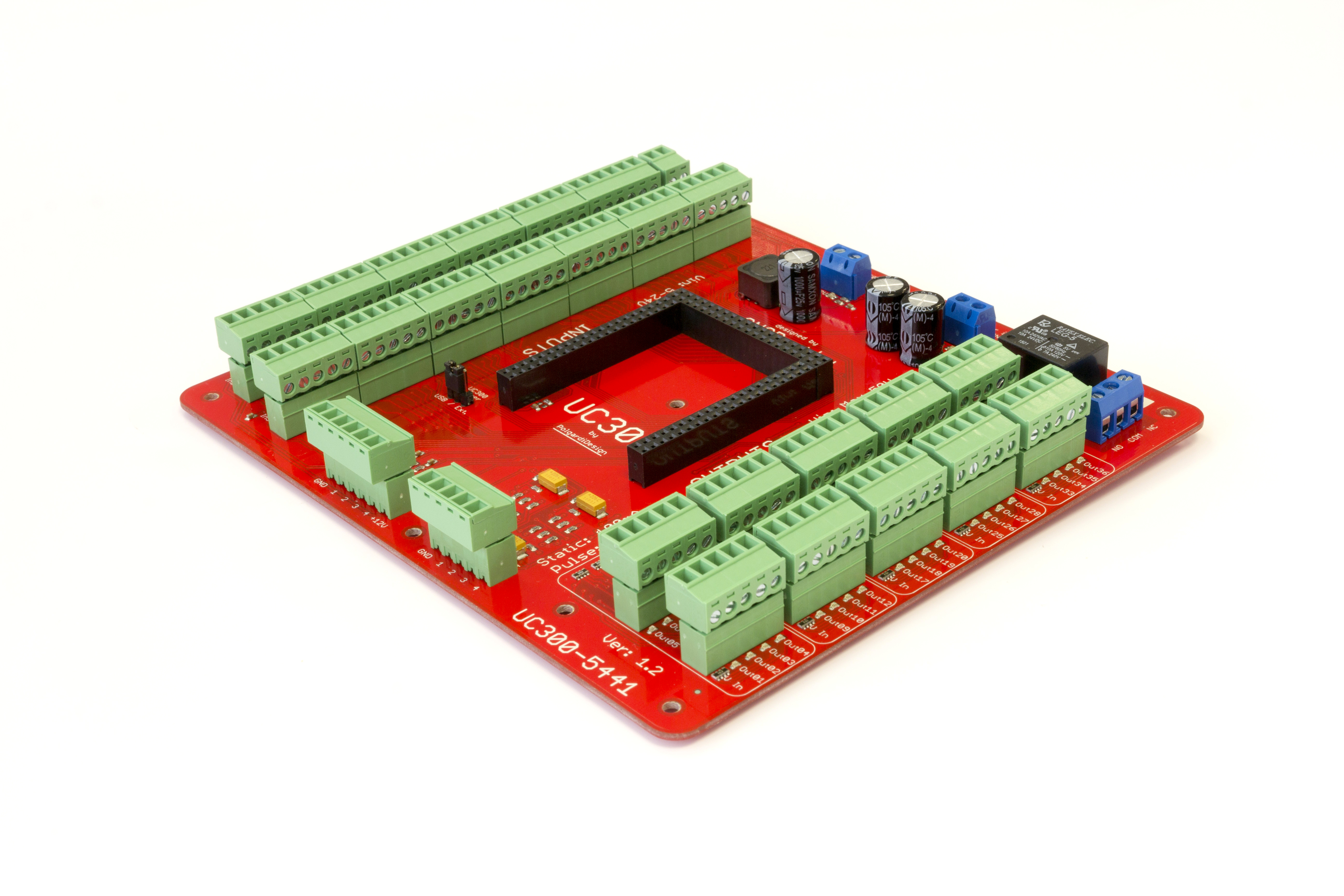

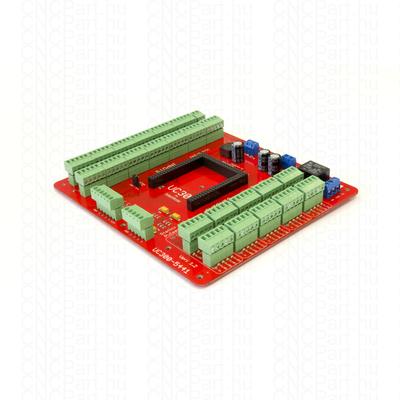

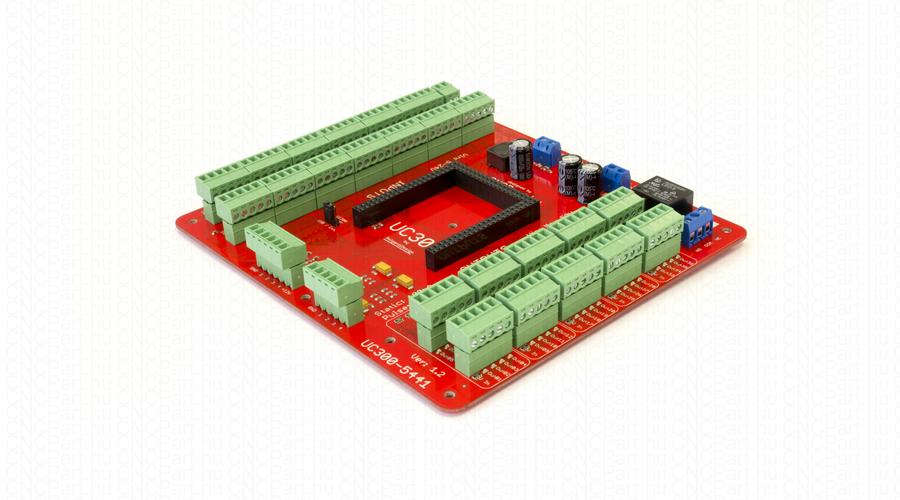

Az UC300-5441 áramkör funkciója a népszerű UC300 mozgásvezérlő lehetőségeinek teljes körű kihasználása és a felhasználó munkájának maximális megkönnyítése.
Segítségével a bemenetek száma 54-re, a kimenetek száma 41-re bővül. Ezen felül 4db analóg bemenettel és 4db analóg kimenettel rendelkezik.
Sőt! Az áramkör előállítja az induktív jeladók számára szükséges 12V-ot is.

Biztonságos kapcsolatot épít ki a mozgásvezérlő és vezérelni kívánt CNC gép bemeneti áramköreivel 5...24 Volt tartományban.

A ki- és bemenetek széthúzható sorkapcsokkal vannak szerelve, ezáltal a vezeték csatlakoztatás egyszerűvé válik, gyorsan kivitelezhető.

A telepítést és az esetleges hibakeresést nagymértékben segíti, hogy minden be- és kimenet állapota visszajelzésre kerül. Hibakeresésnél egy egyszerű szemrevételezéssel megállapítható, hogy a hiba a CNC gép vagy a PC oldalon keresendő.

Tápellátás:
A 3 féle belső tápfeszültség meglétét zöld ledek jelzik, melyek pirosra váltanak túlterhelés esetén.
A tápbemenet rendelkezik polaritásvédelemmel.

Az UC300 mozgásvezérlő tápfeszültséggel történő ellátása választható módon az USB-ről vagy az 5441-es áramkörről történhet, ennek kiválasztása egy jumper átrakásával valósítható meg.

Bemenetek:
Dedikált E-Stop bemenet, mely csak egy rövidzárat kíván. Azaz az E-Stop gomb "normally closed/alapból zárt" csatlakozóját kell felhasználni.
Ezen kívül 53 bemenet áll rendelkezésre, melyre 5V-tól egészen 24V-os feszültséget is köthetünk.
Minden bemenet teljes galvanikus leválasztással rendelkezik az adott sorkapocsban!
A bemeneti sorkapcsokba 4 vagy 5 bemeneti jelet és egy GND-t kell bekötni. Ezen csoportosítás által alkalmazhatunk többféle bemeneti eszközt is, melyek galvanikusan továbbra is elválasztva maradnak egymástól.
Az 53 bemenet közül 12db gyors jelszintek fogadására is alkalmas a nagysebességű optó által.

Kimenetek:
Rendelkezésünkre áll 1db 10A-es relé a kimenetek között.
A kimenetek 5V és 50V közötti feszültséget tudnak kapcsolni, mely minden esetben az áramkörtől független külső feszültség.
A csoportok tápellátása külön-külön variálható: létrehozható például 5V-os csoport és akár 24V-os csoport is.
A kimenetek folyamatos terhelhetősége 100mA/csatorna.

Analóg bemenetek:
4db analóg bemenet áll rendelkezésre, melyek mellé ki van vezetve a gnd és a 12V-os segédfeszültség is.
A sorkapocsba kötött potenciométerrel szabadon vezérelhető a bemenet állapota

Analóg kimenetek:
4db analóg kimenet áll rendelkezésre, melyeken  0... +10 Volt jelenik meg a szoftver által vezérelve.

Könnyű csatlakoztathatóság, egyszerű kezelhetőség, egyértelmű visszajelzés, letölthető mintabeállítás, garancia kiterjeszthetőség.

Digitális bemenet 54
Digitális kimenet 40
Relé kimenet 1
Analóg bemenet 4
Analóg kimenet 4
Tápfeszültség 5V@2A
Bemenetek feszültsége 5-24V
Kimenetek feszültsége 5-50V
Kimeneti áram 100mA

Vélemények

5.00
3 értékelés
5
(3)
4
(0)
3
(0)
2
(0)
1
(0)
Írd meg véleményed!
| 5 / 5 csillag!
2020. 03. 23.
Pár éve, amikor megvettem az UC300-5441 (UC300 ETH maggal) csomagot, még nem tudtam mit írni róla.
De mióta lassan 1 éve, hogy üzemben van, jó döntésnek bizonyult a sok ki és bemenetek, valamint a stabil ethernetes kapcsolat miatt.
Minden fillért megért, bátran ajánlom mindenkinek ;)

Üdv, Gábor
| 5 / 5 csillag!
2020. 03. 02.
Minden ok!
Jól működik!
Köszönöm!
| 5 / 5 csillag!
2015. 11. 22.
Aki komolyan gondolja egy komoly gép építését és nem akar a ki- és bemenetek alacsony száma miatt lemondani funkciókról, illesztő áramkörök kényszeres kötözgetése sem tartozik a kedves elfoglaltságai közé, annak ajánlom.
Ez az eszköz nem csak egy "sorkapocs", ez valóban kiterjeszti az alap UC300 funkcióinak számát.
A kézikönyvet ajánlom most elolvasni! :)
(Nem fizetett vélemény.) :)
BR
