Az UC300-5441M áramkör új távlatokat nyit az UC300 mozgásvezérlők ki- és bemeneti perifériáinak szinte végtelen kombinációjára.

Segítségével a bemenetek számát 54-re, a kimenetek számát 41-re bővítheted. Ezen felül 4db analóg bemenettel és 4db analóg kimenettel rendelkezik.

A ki- és bemeneti modulokat szabadon választhatod, cserélheted, igény szerint kombinálhatod is egymással.
Így a kapcsolandó eszközök- és a bemeneti jeladók számától függően állíthatod össze a szükséges modulokat.

Az áramkör biztonságos kapcsolatot épít ki a mozgásvezérlő és vezérelni kívánt CNC gép bemeneti áramköreivel 5...24V tartományban.
24V-os tápfeszültség igénye ipari környezetben is megállja a helyét.

A ki- és bemenetek széthúzható sorkapcsokkal vannak szerelve, ezáltal a vezeték csatlakoztatás egyszerűvé válik, gyorsan kivitelezhető.
(A nagy áramú modulokat biztosabb, fix bekötéssel szereltük.)

A telepítést és az esetleges hibakeresést nagymértékben segíti, hogy minden be- és kimenet állapota visszajelzésre kerül. Hibakeresésnél egy egyszerű szemrevételezéssel megállapítható, hogy a hiba a CNC gép vagy a PC oldalon keresendő.

Tápellátás:
Egyetlen 24V-os feszültség csatlakoztatása szükséges a központi, azaz a Center panelra. Az ő feladata a 3 féle belső tápfeszültség létrehozása és figyelése. A segédfeszültségek meglétét zöld ledek jelzik, melyek pirosra váltanak túlterhelés esetén. A ki- és bemeneti panelek nem igényelnek külső tápfeszültséget a működésükhöz.
A tápbemenet rendelkezik polaritásvédelemmel.

Az UC300 mozgásvezérlő tápfeszültséggel történő ellátása választható módon az USB-ről vagy az 5441M áramkörről történhet, ennek kiválasztása egy jumper áthelyezésével valósítható meg.

UC300-5441M Center:

A központi áramkör, mely a tápellátásért felel, illetve az UC300 jelvezetékeit rendszerezi könnyen csatlakoztatható szalagkábeles vezetékek számára.
Emellett rendelkezik az analóg perifériákkal, az alap ki- és bemenetekkel, illetve a biztonsági Charge Pump áramkörrel.

Digitális bemenetek:
Dedikált E-Stop bemenet, mely csak egy rövidzárat kíván. Azaz az E-Stop gomb "normally closed/alapból zárt" csatlakozóját kell felhasználnod.
Ezen kívül 5db bemenet áll rendelkezésedre, melyre 5-24V közötti feszültséget köthetsz.
Minden bemenet galvanikus leválasztással rendelkezik!

Digitális kimenetek:
Rendelkezésedre áll egy Charge Pump relé, mely jelzi az áramkör-PC kapcsolatát, és amellyel tiltható a külső eszközök működése is, pl relésziget alkalmazásakor.
Ezen kívül 8db kimenet szolgáltatja az 5V-os logikai jelet, mely a motorvezérlők step-dir vezérlését közvetlenül biztosítja.
A kimenetek folyamatos terhelhetősége 20mA/csatorna.

Analóg bemenetek:
4db analóg bemenet áll rendelkezésre, melyek mellé ki van vezetve a Gnd és a 12V-os segédfeszültség is.
Ezáltal a sorkapocsba közvetlenül köthetsz potenciómétert, de akár külső feszültséggel (max. 12V!) is szabadon vezérelhető a bemenet állapota.

Analóg kimenetek:
4db analóg kimenet áll rendelkezésre, melyeken  0... +10 Volt jelenik meg a szoftver által vezérelve.

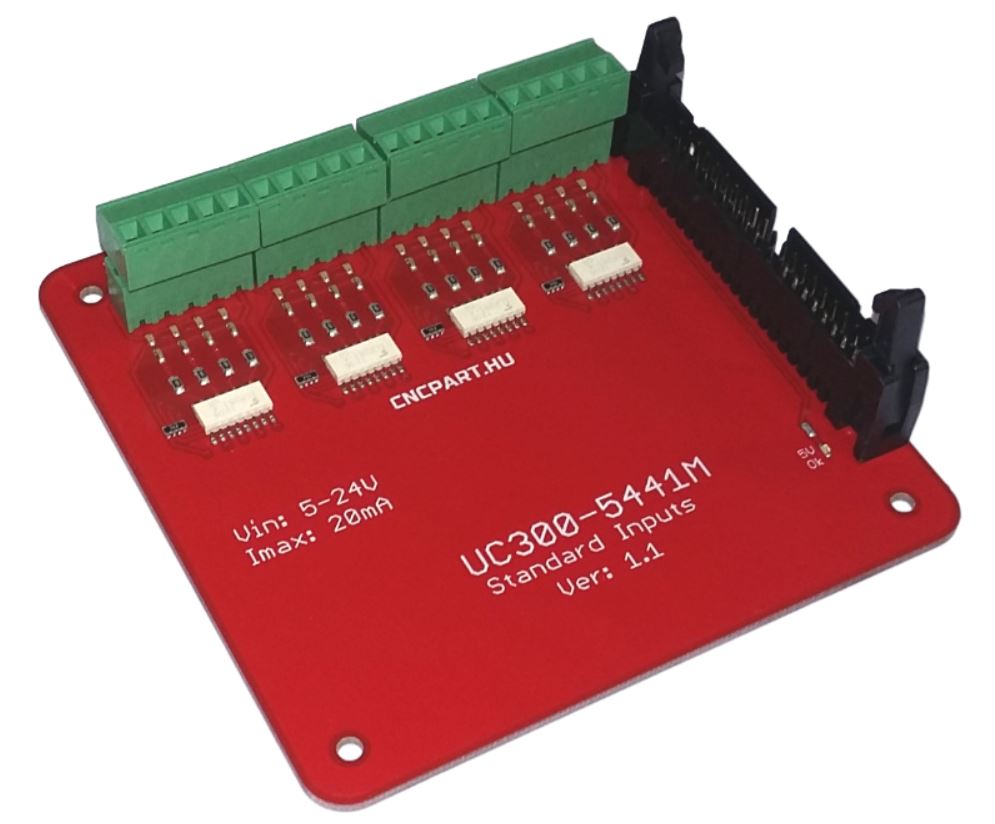

UC300-5441M Standard Input:

Alapvető bemeneti modul galvanikus leválasztással.

Bemenetek:
16 bemenet áll rendelkezésre, melyre 5V-tól akár 24V-ig terjedő feszültséget is köthetsz.
Minden bemenet teljes galvanikus leválasztással rendelkezik az adott sorkapocsban.
A bemeneti sorkapcsokba 4 bemeneti jelet és egy GND-t tudsz bekötni. Ezen csoportosítás által alkalmazható többféle bemeneti eszköz is, melyek galvanikusan továbbra is elválasztva maradnak egymástól.

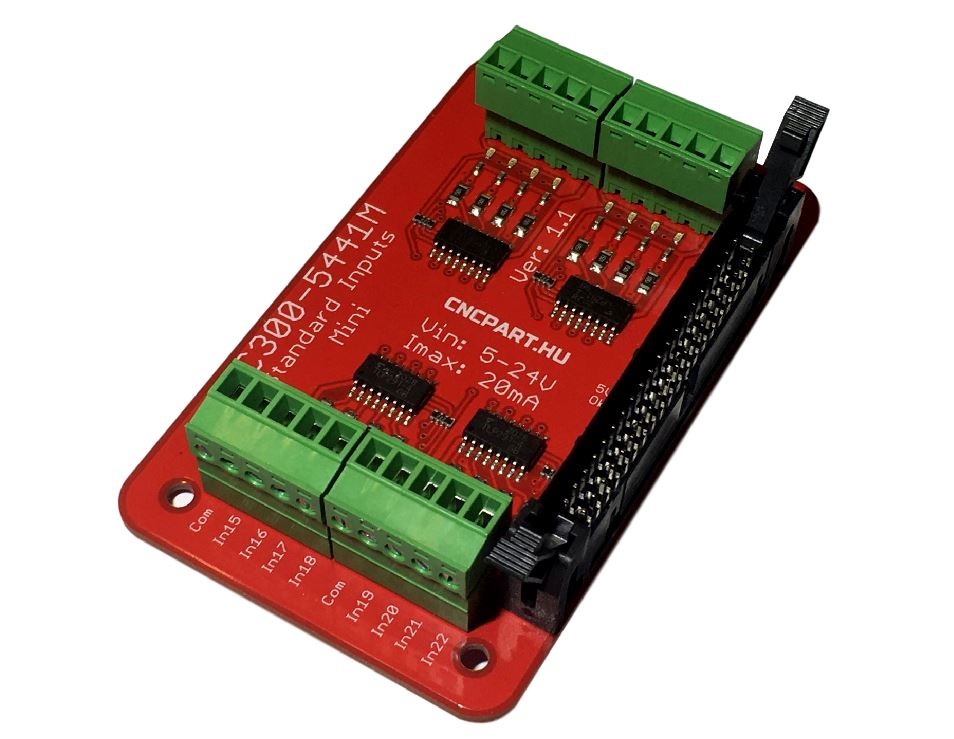

UC300-5441M Standard Input Mini:

Azonos a fenti áramkörrel, de kisebb helyen is elfér, cserébe szakít a "Bemenetek fent, kimenetek lent" logikával.

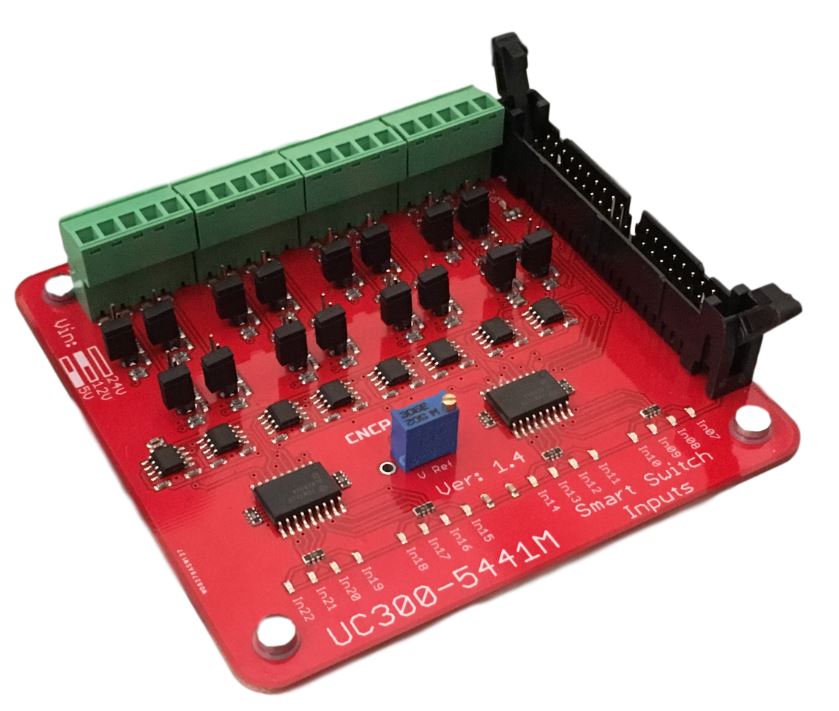

UC300-5441M Smart Input:

Bemeneti modul komparátoros illesztéssel a zavarjelek kiküszöbölése ellen.

Bemenetek:
16 bemenet áll rendelkezésre, melyre 5V, 12V vagy 24V-t vár az áramkör.
Minden bemeneten kiválasztható a fenti feszültség.
Az áramkör működése, hogy ha pl a 24V-os bemeneti érték van kiválasztva, akkor 20V-ig nem érzékeli "igaznak" a
bemenetet.
12V-nál 10V, illetve 5V-nál ~4V a billenési feszültség.

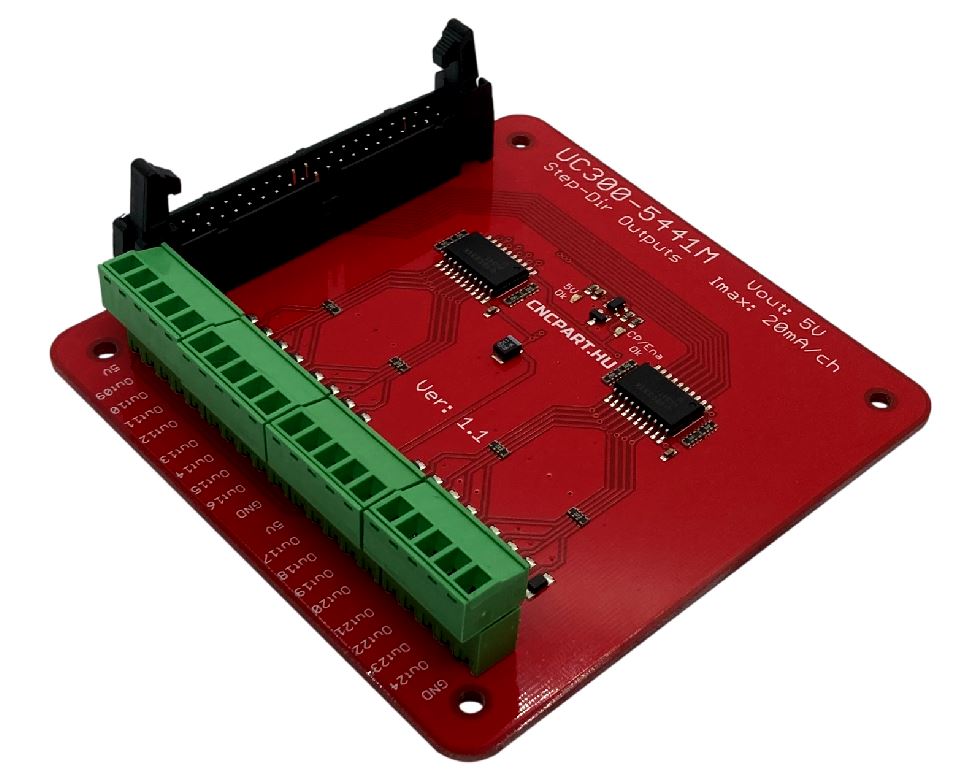

UC300-5441M Step-Dir Output:

(A kép csak illusztráció!)
Az első alapvető kimeneti modul, mely a kimeneteket visszajelzéssel látja el és kimondottan a léptetőmotor vezérlő modulokra lett kifejlesztve.

Kimenetek:
A kimenetek 5V feszültséget tudnak kapcsolni, melyhez nem szükséges külső feszültség.
A kimenetek maximális terhelhetősége 20mA/csatorna.

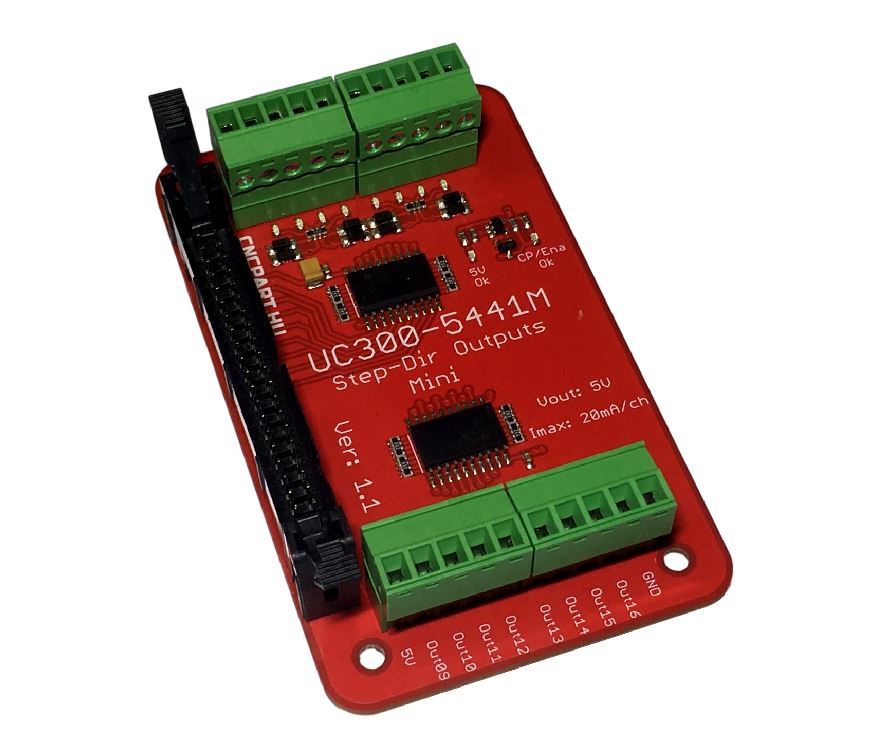

UC300-5441M Step-Dir Output Mini:

Azonos a fenti áramkörrel, de kisebb helyen is elfér, cserébe szakít a "Bemenetek fent, kimenetek lent" logikával.

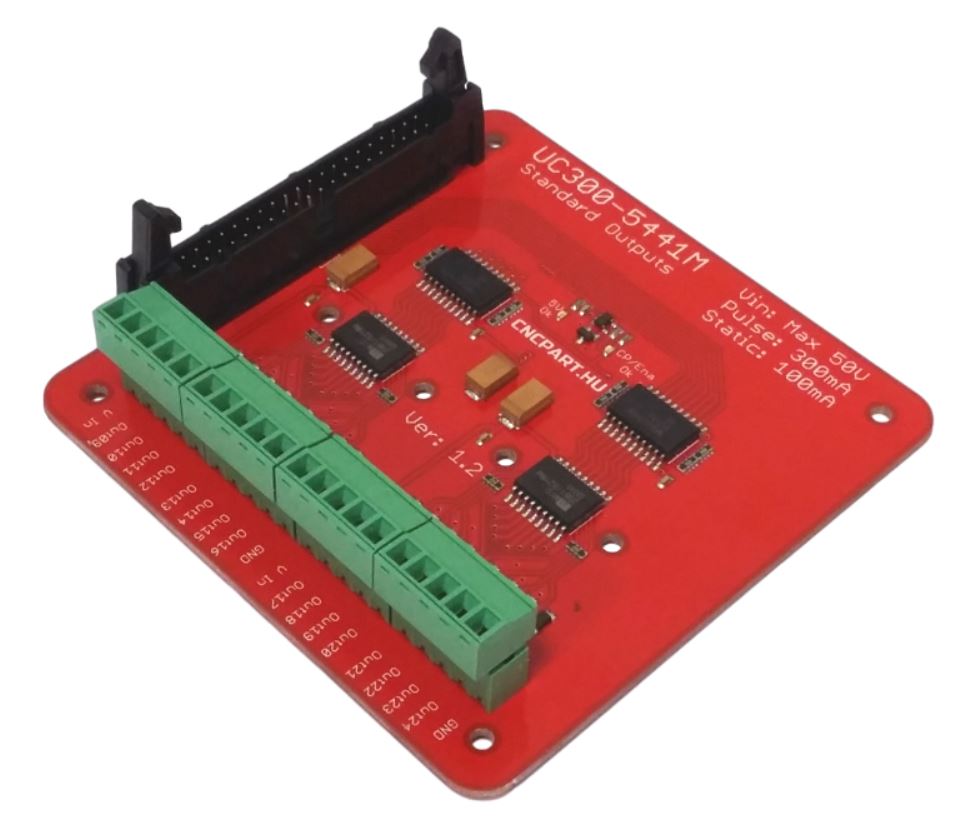

UC300-5441M Standard Output:

A második alapvető kimeneti modul, mely a kimeneteket visszajelzéssel és 100mA-es terhelhetőséggel látja el.

Kimenetek:
A kimenetek 5V és 50V közötti feszültséget tudnak kapcsolni, mely minden esetben az áramkörtől független külső feszültség.
A csoportok tápellátása külön-külön variálható: létrehozhatsz például 5V-os csoportot és akár 24V-os csoportot is.
A kimenetek folyamatos terhelhetősége 100mA/csatorna.

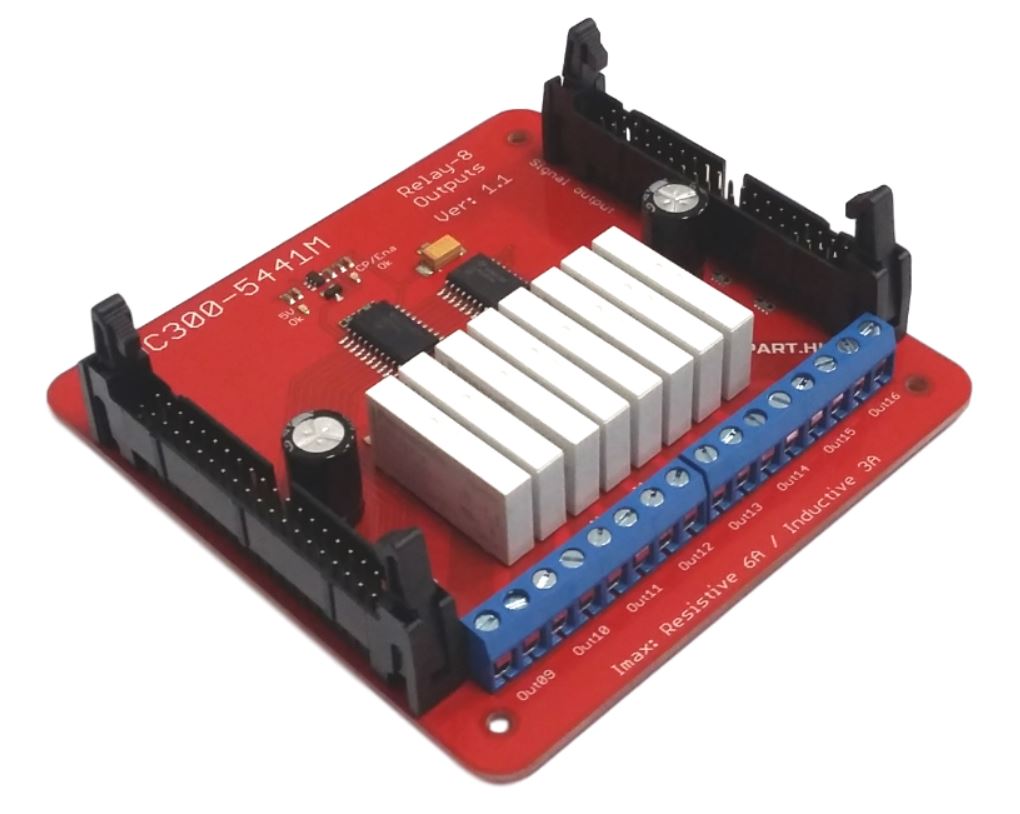

UC300-5441M Relay-8 Output:

Relés kimeneti modul, melyre hálózati árammal működő eszközöket is egyszerűen köthetsz.

Kimenetek:
Ezen modul 8db egymástól független kimenettel rendelkező relét tartalmaz. A relékkel akár 6A-es fogyasztót is kapcsolhatsz.
Induktív eszköz esetén a 3A túllépése nem javasolt.
A modul tovább fűzhető még egy egységgel, így kiépíthető a felső 8db kimenet is.

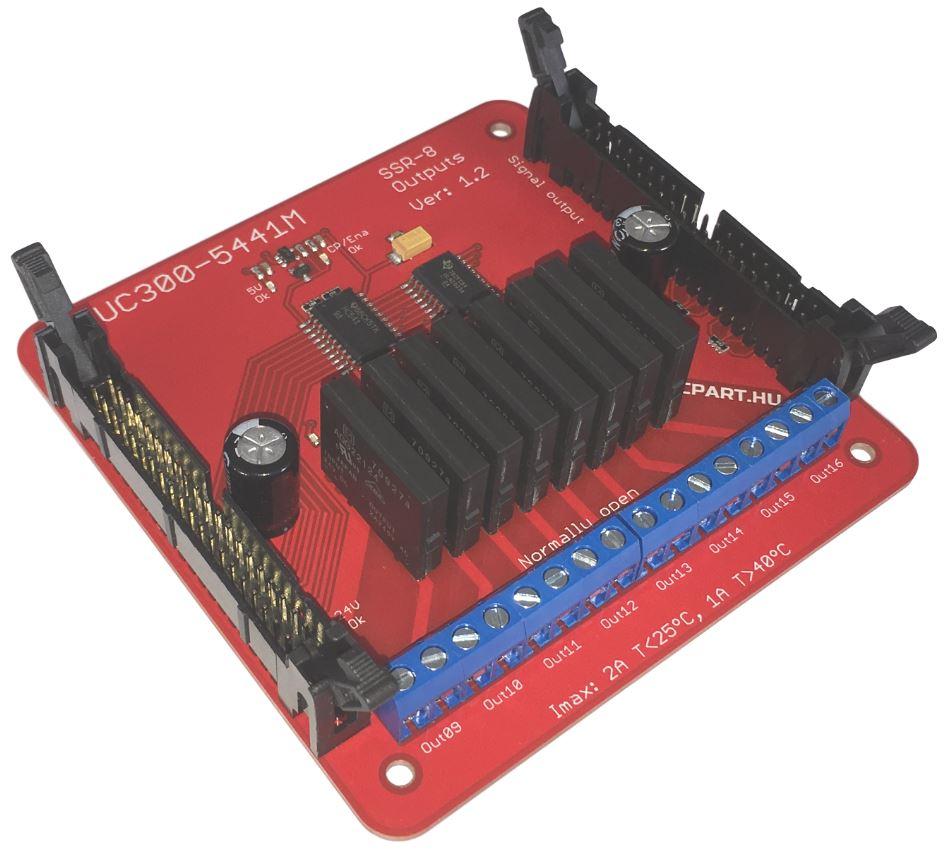

UC300-5441M SSR-8 Output:

A relék helyett szilárdtest reléket kapott a kimeneti modul, melyre hálózati árammal működő eszközöket köthetsz. Nem tartalmaz mechanikus mozgó alkatrészeket, így hosszú élettartam jellemzi.

Kimenetek:
Ezen modul 8db egymástól független kimenettel rendelkező szilárdtest relét tartalmaz. A relékkel akár 2A-es fogyasztót is kapcsolhatsz.
Induktív eszköz esetén a 1A túllépése nem javasolt.
A modul tovább fűzhető még egy egységgel, így kiépíthető a felső 8db kimenet is.

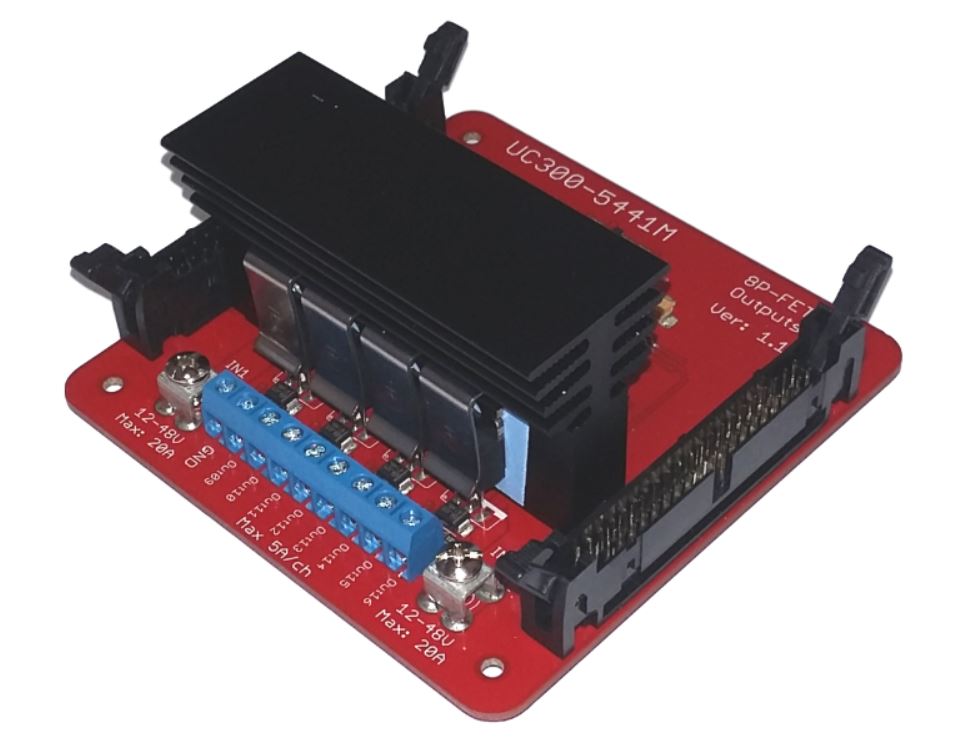

UC300-5441M 8P-Fet Output:

Nagyáramú, félvezető általi kapcsolás a hangtalan, hosszúéletű működésért.

Kimenetek:
Ezt a modult külön kérésre készítettük. 8db FET kapcsolja a feszültséget a fogyasztóra. A FET-ek nagy előnye ebben az áramkőrben a nagy kapcsolási áramlökés tűrése és a hangtalan, mozgó alkatrész-mentes működés.
A külső nagyáramú feszültségforrást szemessaruval és csavarral rögzítheted a modulhoz és a kimenetenkénti 5A-es állandó fogyasztás meg sem kottyan neki.
A modul tovább fűzhető még egy egységgel, így kiépíthető a felső 8db kimenet is.

Digitális bemenet max.54
Digitális kimenet max.40
Relé kimenet 1
Analóg bemenet 4
Analóg kimenet 4
Tápfeszültség 24V1A
Bemenetek feszültsége 5-24V
Kimenetek feszültsége 5-48V
Kimeneti áram 20mA-5A
